CAMERĂ DE MERS ÎNAPOI

  • 1
  • 2
  • 3
  • 4
  • 5

Funcţionare

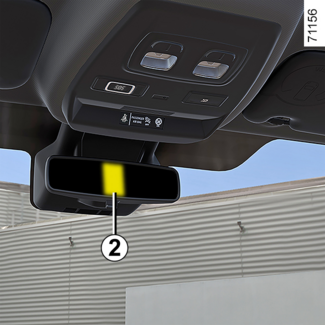

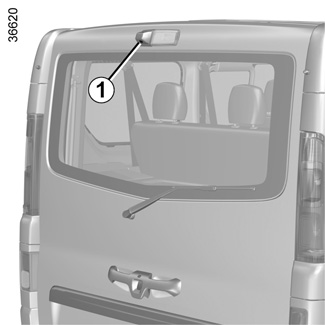

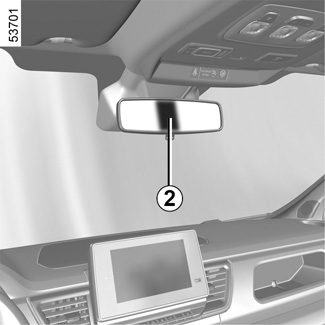

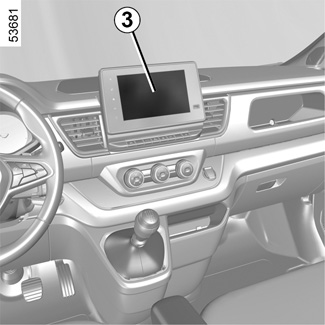

LA cuplarea marşarierului, camera 1 amplasată pe hayon sau, în funcţie de vehicul, pe uşa batantă spate transmite o imagine a zonei din spatele vehiculului pe retrovizorul 2 sau, în funcţie de vehicul, pe afişajul multimedia 3, însoţită de linii de ghidare mobile sau fixe, 4 şi 5.

Notă: aveţi grijă astfel încât camera de mers înapoi să nu fie acoperită (cu murdărie, noroi, zăpadă, condens etc.).

Notă: în funcţie de vehicul, puteţi să reglaţi anumiţi parametri de la afişajul multimedia 3. Consultaţi instrucţiunile echipamentului.

Această funcţie este o asistenţă suplimentară. Ea nu poate, în nici un caz, să înlocuiască atenţia, nici responsabilitatea şoferului.

Şoferul trebuie să fie întotdeauna pregătit pentru evenimentele neprevăzute care pot interveni în timpul conducerii: aveţi grijă întotdeauna să nu existe obstacole mobile, mici şi înguste (de exemplu, un copil, un animal, un cărucior de copil, o bicicletă, o piatră, un stâlp etc.) în punctul mort în timpul manevrelor.

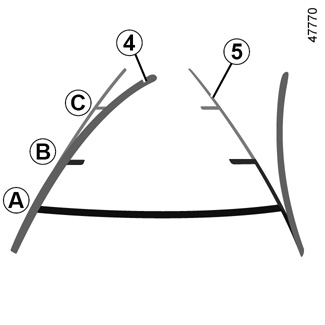

Gabaritul mobil 4 (în funcţie de vehicul)

Este reprezentat în albastru pe afişajul multimedia 3. Indică traiectoria vehiculului în funcţie de poziţia volanului.

Gabarit fix 5

Gabaritul fix este constituit din repere de culori AB şi C care indică distanţa din spatele vehiculului:

- A (roşu) la aproximativ 30 centimetri de vehicul;

- B (galben) la aproximativ 70 centimetri de vehicul;

- C (verde) la aproximativ 150 centimetri de vehicul.

Acest gabarit rămâne fix şi indică traiectoria vehiculului dacă roţile sunt în linie cu vehiculul.

Acest sistem se utilizează mai întâi cu ajutorul unui sau mai multor gabarite (mobil pentru traiectorie, fix pentru distanţă). Când zona roşie este atinsă, ajutaţi-vă de reprezentarea barei paraşoc pentru a vă opri în mod precis.

Ecranul reprezintă o imagine inversată.

Gabaritele sunt o reprezentare proiectată pe o suprafaţă plană. Aceste informaţii nu trebuie luate în considerare în cazul suprapunerii cu un obiect vertical sau un obiect de pe sol.

Obiectele care apar pe marginea ecranului pot fi deformate.

În caz de luminozitate prea puternică (ninsoare, vehicul în soare…), vederea prin cameră poate fi perturbată.

Dacă uşile spate sunt deschise sau închise necorespunzător, apare mesajul „Portbagaj deschis” şi, în funcţie de vehicul, afişajul camerei dispare.

Diferenţa dintre distanţa estimată şi distanţa reală

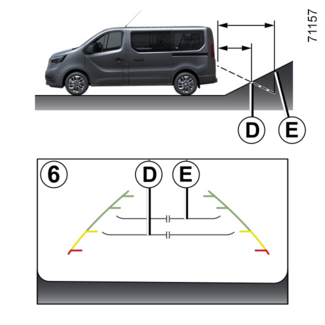

Deplasarea în marşarier spre o pantă ascendentă abruptă

Liniile de ghidare fixe 6 afişează distanţele mai aproape decât sunt în realitate.

Obiectele afişate pe ecran sunt de fapt la o distanţă mai îndepărtată pe pantă.

De exemplu, dacă ecranul afişează un obiect la D, distanţa reală a obiectului este la E.

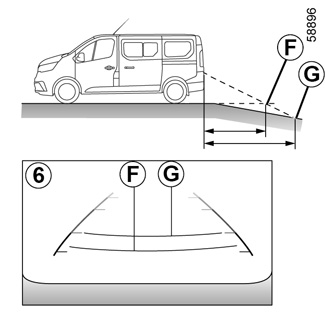

Deplasarea în marşarier spre o pantă descendentă abruptă

Liniile de ghidare fixe 6 afişează distanţele mai departe decât sunt în realitate.

Prin urmare, obiectele afişate pe ecran sunt de fapt la o distanţă mai apropiată pe pantă.

De exemplu, dacă ecranul afişează un obiect la G, distanţa reală a obiectului este la F.

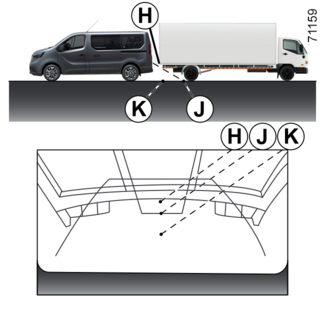

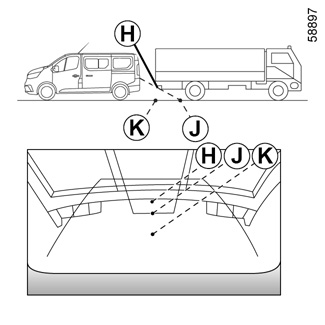

Deplasarea în marşarier spre un obiect proeminent

Poziţia H pare mai depărtată decât poziţia J de pe ecran. Cu toate acestea, poziţia H este la aceeaşi distanţă ca poziţia K.

Traiectoria indicată de liniile de ghidare fixe şi mobile nu ia în considerare înălţimea obiectului. Prin urmare, există riscul ca vehiculul să intre în coliziune cu obiectul, atunci când merge în marşarier spre poziţia K.
