CAMERĂ DE MERS ÎNAPOI

  • 1
  • 2
  • 3
  • 4
  • 5

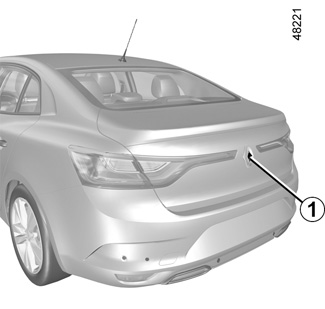

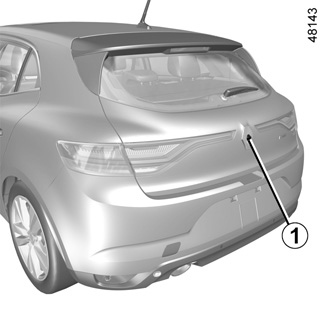

Camera de mers înapoi 1 este situată pe capota portbagajului.

Particularitate

Aveţi grijă astfel încât camera 1 să nu fie acoperită (cu murdărie, noroi, zăpadă, condens etc.).

Această funcţie este o asistenţă suplimentară. Ea nu poate, în nici un caz, să înlocuiască atenţia, nici responsabilitatea şoferului.

Şoferul trebuie să fie întotdeauna pregătit pentru evenimentele neprevăzute care pot interveni în timpul conducerii: aveţi grijă întotdeauna să nu existe obstacole mobile, mici şi înguste (de exemplu, un copil, un animal, un cărucior de copil, o bicicletă, o piatră, un stâlp etc.) în punctul mort în timpul manevrelor.

Funcţionare

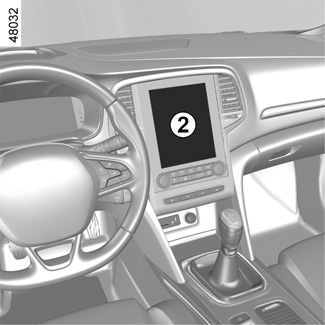

La trecerea în marşarier, camera transmite o imagine a zonei din spatele vehiculului pe ecran 2, însoţită de unul sau două gabarite 3 şi 4 (mobil şi fix). Acest sistem se utilizează mai întâi cu ajutorul unui sau mai multor gabarite (mobil pentru traiectorie, fix pentru distanţă). Când zona roşie este atinsă, ajutaţi-vă de reprezentarea barei paraşoc pentru a vă opri în mod precis.

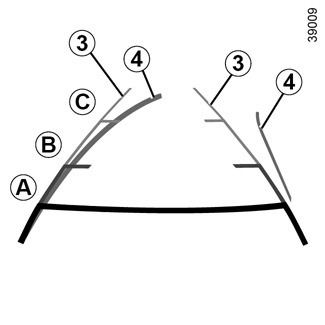

Gabarit fix 3

Gabaritul fix este constituit din repere de culori AB şi C care indică distanţa din spatele vehiculului:

- A (roşu) la aproximativ 30 centimetri de vehicul;

- B (galben) la aproximativ 70 centimetri de vehicul;

- C (verde) la aproximativ 150 centimetri de vehicul.

Acest gabarit rămâne fix şi indică traiectoria vehiculului dacă roţile sunt în linie cu vehiculul.

Gabarit mobil 4

Este reprezentat în albastru pe ecranul multimedia 2. Indică traiectoria vehiculului în funcţie de poziţia volanului.

Activarea, dezactivarea camerei de mers înapoi

Pentru a activa sau dezactiva funcția prin intermediul ecranului multimedia 2, consultați

instrucţiunile multimedia. Activaţi sau dezactivaţi camera de mers înapoi şi confirmaţi-vă opţiunea.

Puteţi de asemenea să reglaţi parametrii de imagine ai camerei (luminozitate, contrast...).

Gabaritele sunt o reprezentare proiectată pe suprafaţă plană, această informaţie trebuie ignorată atunci când se suprapune unui obiect vertical sau pus pe sol.

Pe ecran apare o imagine inversată, precum într-un retrovizor.

Obiectele care apar pe marginea ecranului pot fi deformate.

În caz de luminozitate prea puternică (ninsoare, vehicul în soare…), vederea prin cameră poate fi perturbată.

Când portbagajul este deschis sau închis necorespunzător, apare mesajul „Portbagajdeschis” şi afişajul camerei dispare.
