LĂMPI SPATE ŞI LATERALE: înlocuire becuri

  • 1
  • 2
  • 3
  • 4
  • 5

Lămpi de stop, lumini de ceaţă, lumini de poziţie şi lumini de semnalizare direcţie

Pentru a demonta lampa, defiletaţi şuruburile 1.

Becurile sunt sub presiune şi pot exploda în momentul înlocuirii.

Risc de rănire

Din exterior, îndepărtaţi blocul luminilor trăgându-l spre înapoi.

Demontaţi dulia 3 deblocând clipsurile 2.

Remontare

Pentru remontare, procedaţi în sens invers având grijă să nu deterioraţi cablajul şi să cuplaţi clipsurile 2 duliei 3.

4 Lumină stop

Tip de bec 4: P21W sau, în funcţie de vehicul, PR21W.

5 Lumină de mers înapoi

Tip bec 5: W16W.

6 Martor luminos

Tip bec 6: PY21W.

7 Lumină de ceaţă.

Tip bec 7: P21W.

În funcţie de legislaţia în vigoare sau din precauţie, procuraţi-vă de la un Reprezentant al mărcii o cutie de rezervă care să conţină un set de becuri şi un set de siguranţe.

LED Lumini de poziţie 8

Consultaţi un Reprezentant al mărcii.

Lampă de stop supraînălţată cu LED 9

Consultaţi un Reprezentant al mărcii.

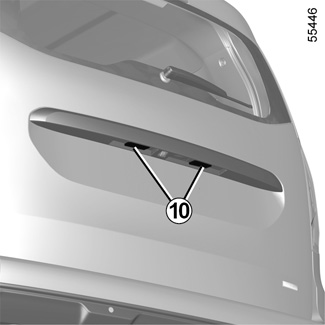

LED lămpi placă de înmatriculare 10

(în funcţie de vehicul)

Consultaţi un Reprezentant al mărcii.

Lampă număr de înmatriculare

Slăbiţi şurubul 11.

Scoateţi capacul lămpii 12 pentru a avea acces la bec.

Tip bec: W5W.

LED lămpi de semnalizare laterale 13

Consultaţi un Reprezentant al mărcii.

Becurile sunt sub presiune şi pot exploda în momentul înlocuirii.

Risc de rănire

Lămpi de semnalizare 14

Deoarece cochila retrovizorului exterior trebuie demontată, vă sfătuim să solicitaţi înlocuirea becului de către un reprezentant al mărcii.

Pentru a avea acces la bec:

- declipsaţi cu atenţie cochila retrovizorului exterior 15 de pe baza sa 16 (mişcare A);

- decuplaţi dulia 17 cu ajutorul unui dispozitiv tip şurubelniţă plată, făcând pârghie la C (mişcare B);

- decuplaţi şi demontaţi dulia 17, apoi înlocuiţi becul 18.

Tip bec: WY5W.

Pentru remontare, procedaţi în sens invers.

Asiguraţi-vă de următoarele:

- dulia 17 este aliniată corect înainte de a o introduce în carcasă;

- cochila retrovizorului exterior 15 se clipsează corect pe baza sa 16.

La demontare şi montare, asiguraţi-vă că cablajul şi elementele din jur nu sunt deteriorate.
