CAMERĂ DE MERS ÎNAPOI

  • 1
  • 2
  • 3
  • 4
  • 5

Funcţionare

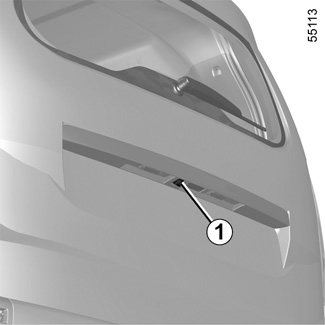

În funcţie de vehicul, la cuplarea marşarierului, camera 1 situată pe hayon sau pe uşa batantă spate transmite o imagine a mediului înconjurător din spatele vehiculului către:

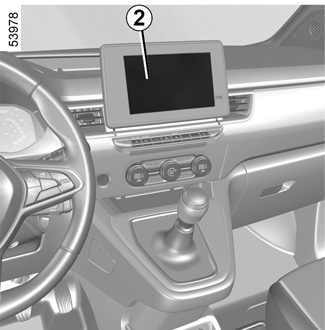

- ecranul multimedia 2, însoţită de una sau două linii de ghidare 5 şi 6 (fixă şi mobilă);

sau

- retrovizorul exterior 3, însoţită de o linie de ghidare fixă 5;

sau

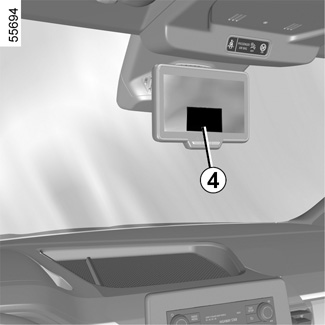

- ecranul sistemului camerei cu vizualizare spate 4, însoţită de o linie de ghidare fixă 5.

Acest sistem utilizează mai multe ghidaje pentru funcţionare (mobil pentru traiectorie, fix pentru distanţă). Când zona roşie este atinsă, ajutaţi-vă de reprezentarea barei paraşoc pentru a vă opri în mod precis.

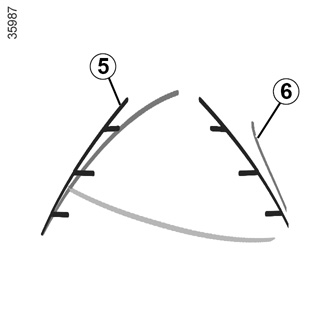

Gabarit fix 5

Gabaritul fix este constituit din repere de culori AB şi C care indică distanţa din spatele vehiculului:

- A (roşu) la aproximativ 30 centimetri de vehicul;

- B (galben) la aproximativ 70 centimetri de vehicul;

- C (verde) la aproximativ 150 centimetri de vehicul.

Acest gabarit rămâne fix şi indică traiectoria vehiculului dacă roţile sunt în linie cu vehiculul.

Linie de ghidare mobilă 6:

Aceasta este afişată în albastru şi indică traiectoria vehiculului în raport cu poziţia volanului.

Particularitate

Aveţi grijă astfel încât camera să nu fie acoperită (cu murdărie, noroi, zăpadă, condens etc.).

Această funcţie reprezintă un ajutor suplimentar. Aceasta nu poate, în nici un caz, să înlocuiască atenţia, nici responsabilitatea şoferului.

Şoferul trebuie să fie întotdeauna pregătit pentru evenimentele neprevăzute care pot interveni în timpul conducerii: aveţi grijă întotdeauna să nu existe obstacole mobile, mici şi înguste (de exemplu, un copil, un animal, un cărucior de copil, o bicicletă, o piatră, un stâlp etc.) în punctul mort în timpul manevrelor.

Reglaje

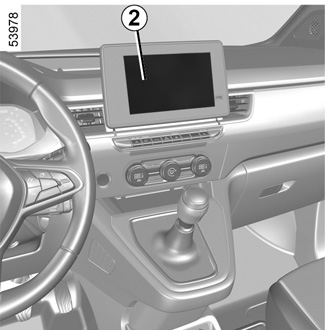

Cu motorul pornit, pe ecranul multimedia 2 puteţi să adăugați sau să eliminați ghidurile şi să reglaţi parametri de imagine ai camerei (luminozitate, contrast etc.). Pentru mai multe informaţii, consultaţi manualul multimedia.

Anomalie de funcţionare

La cuplarea marşarierului, dacă sistemul detectează un defect de funcţionare, un ecran negru este afişat temporar pe ecranul multifuncţional 2.

Acest lucru poate fi cauzat de un defect care afectează camera sau ecranul (claritate, imagine fixă, comunicaţie întârziată etc.).

Dacă afişarea temporară a ecranului negru persistă, consultaţi un reprezentant al mărcii.

Pe ecran apare o imagine inversată, precum într-un retrovizor.

Gabaritele sunt o reprezentare proiectată pe o suprafaţă plană. Aceste informaţii nu trebuie luate în considerare în cazul suprapunerii cu un obiect vertical sau un obiect de pe sol.

Obiectele care apar pe marginea ecranului pot fi deformate.

În caz de luminozitate prea puternică (ninsoare, vehicul în soare etc.), vizibilitatea camerei poate fi perturbată.

Dacă portbagajul este deschis sau închis incorect, mesajul „Portbagaj deschis” apare pe ecranul multimedia.

Diferenţa dintre distanţa estimată şi distanţa reală

Deplasarea în marşarier spre o pantă ascendentă abruptă

Liniile de ghidare fixe 5 afişează distanţele mai aproape decât sunt în realitate.

Obiectele afişate pe ecran sunt de fapt la o distanţă mai îndepărtată pe pantă.

De exemplu, dacă ecranul afişează un obiect la D, distanţa reală a obiectului este la E.

Deplasarea în marşarier spre o pantă descendentă abruptă

Liniile de ghidare fixe 5 afişează distanţele mai departe decât sunt în realitate.

Prin urmare, obiectele afişate pe ecran sunt de fapt la o distanţă mai apropiată pe pantă.

De exemplu, dacă ecranul afişează un obiect la G, distanţa reală a obiectului este la F.

Deplasarea în marşarier spre un obiect proeminent

Poziţia H pare mai depărtată decât poziţia J de pe ecran. Cu toate acestea, poziţia H este la aceeaşi distanţă ca poziţia K.

Traiectoria indicată de liniile de ghidare fixe şi mobile nu ia în considerare înălţimea obiectului. Prin urmare, există riscul ca vehiculul să intre în coliziune cu obiectul, atunci când merge în marşarier spre poziţia K.
