ASISTENŢĂ LA PARCARE

  • 1
  • 2
  • 3
  • 4
  • 5

Principiu de funcţionare

Detectoare cu ultrasunete, integrate în bara paraşoc a vehiculului, „măsoară” distanţa dintre vehicul şi un obstacol.

Această măsurătoare se traduce prin semnale sonore a căror frecvenţă creşte pe măsură ce vehiculul se apropie de obstacol, transformându-se într-un sunet continuu atunci când vehiculul se află la 20-30 centimetri de acesta.

Sistemul detectează obstacolele din faţa, spatele şi lateralele vehiculului.

Sistemul de asistenţă la parcare nu este activat decât atunci când vehiculul rulează cu o viteză mai mică de 10 km/h aproximativ.

Funcţia nu ia în considerare sistemele de remorcare sau de transport, care nu sunt recunoscute de către sistem.

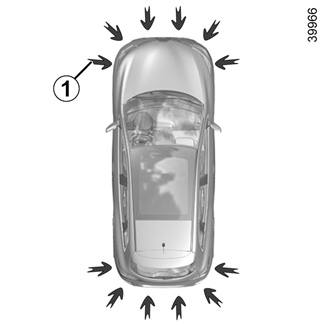

Amplasarea senzorilor cu ultrasunete (1)

Asiguraţi-vă că senzorii cu ultrasunete, indicaţi de săgeţile 1, nu sunt acoperiţi (de murdărie, noroi, zăpadă, o placă de înmatriculare montată/ataşată incorect etc.), loviţi, modificaţi (inclusiv vopseaua) sau obstrucţionaţi de vreun accesoriu montat în partea din spate şi/sau, în funcţie de vehicul, în partea din faţă a vehiculului.

Această funcţie este un ajutor suplimentar ce indică, prin intermediul semnalelor sonore, distanţa dintre vehicul şi un obstacol în timpul unei manevre.

Ea nu poate deci, în nici un caz, să înlocuiască atenţia şi nici responsabilitatea şoferului în momentul manevrelor.

Şoferul trebuie să fie întotdeauna pregătit pentru evenimentele neprevăzute care pot interveni în timpul conducerii: aveţi grijă întotdeauna să nu existe obstacole mobile, mici şi înguste (de exemplu, un copil, un animal, un cărucior de copil, o bicicletă, o piatră, un stâlp etc.) în punctul mort în timpul manevrelor.

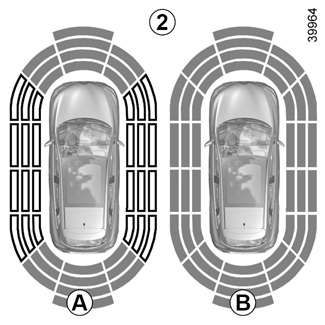

Notă: afişajul 2 vă permite să vizualizaţi mediul înconjurător al vehiculului, venind astfel în completarea semnalelor sonore.

Trebuie să vă deplasaţi câţiva metri pentru ca detectarea laterală să se activeze.

Atunci când toate zonele sunt gri, este supravegheat întregul contur al vehiculului:

- A: analiza mediului înconjurător al vehiculului este în curs

- B: analiza mediului înconjurător al vehiculului s-a încheiat.

Funcţionare

Se detectează majoritatea obiectelor aflate în apropierea vehiculului, în faţa, în spatele şi pe lateralele acestuia.

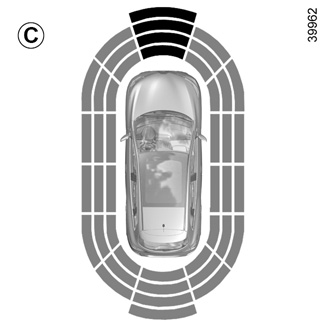

În funcţie de distanţa până la obstacol, frecvenţa semnalului sonor va fi tot mai ridicată pe măsură ce vehiculul se apropie de obstacol, semnalul devenind continuu când se ajunge la o distanţă de 20 cm în cazul unui obstacol de pe laterală şi de aproximativ 30 cm în cazul unui obstacol din faţă sau din spate. Pe afişaj vor apărea zone colorate în verde, portocaliu şi roşu C.

Notă: în caz de modificare a traiectoriei în timpul unei manevre, este posibil ca riscul de coliziune cu un obstacol să fie semnalat prea târziu.

În caz de şoc pe partea inferioară a caroseriei vehiculului în timpul unei manevrări (de exemplu: contact cu o bornă, un trotuar supraînălţat sau orice alt mobilier urban) puteţi deteriora vehiculul (de exemplu: deformare a unei osii).

Pentru a evita orice risc de accident, controlaţi vehiculul la un Reprezentant al mărcii.

Detectarea de obstacole în lateral

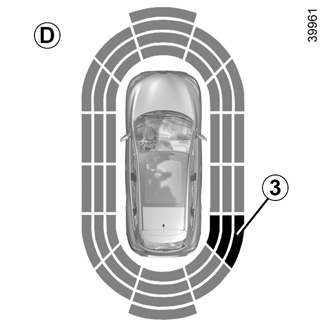

În funcţie de orientarea roţilor, sistemul determină traiectoria vehiculului şi vă avertizează dacă există sau nu risc de coliziune cu un obstacol 3 de pe laterala vehiculului.

Dacă se detectează un obstacol pe laterală:

- în cazul în care există risc de coliziune, semnalele sonore se aud cu frecvenţă tot mai mare pe măsură ce vehiculul se apropie de obstacol, până când devin continue. Pe afişaj vor apărea zone colorate în verde, portocaliu şi roşu D;

- în cazul în care nu există risc de coliziune, nu se va emite niciun semnal la apropierea de obstacol. Zonele colorate în verde, portocaliu şi roşu vor apărea haşurate pe afişaj D.

Reglaj

Anumiţi parametri pot fi reglaţi de pe ecranul multifuncţional 4. Consultaţi manualul de utilizare al echipamentului pentru mai multe informaţii.

Vehicule echipate cu sistem de navigare

Selectaţi „Vehicul”, „ASIST. PARCARE”, „Detectare obstacol”.

Volumul sonor al asistenţei la parcare

Reglaţi volumul asistenţei la parcare apăsând pe + sau pe -.

Sunetul sistemului

Vă permite să alegeţi sunetul sistemului (3 opţiuni).

Dezactivarea sunetului sistemului

Activaţi sau dezactivaţi sunetul asistenţei la parcare.

Notă: dacă dezactivaţi sunetul, nu veţi mai fi avertizat prin semnale sonore la apropierea de un obstacol.

Dezactivare sistem

Activaţi sau dezactivaţi asistenţa la parcare.

Vehicule care nu sunt echipate cu sistem de navigare

Vehicul oprit:

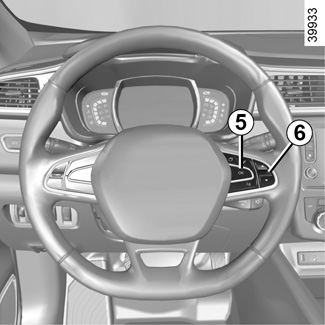

- apăsaţi lung pe contactorul 5 OK pentru a accesa meniul de reglare;

- apăsaţi succesiv pe comanda 6 în sus sau în jos până ajungeţi la meniul „Asistenţă la conducere”;

- apăsaţi pe contactorul 5 OK;

- apăsaţi succesiv pe comanda 6 în sus sau în jos până ajungeţi la meniul „Reglarea asistenţei la parcare”;

- apăsaţi pe contactorul 5 OK;

- cu ajutorul comenzii 6, selectaţi reglajele pe care doriţi să le modificaţi;

- apăsaţi pe contactorul 5 OK.

Atunci când vehiculul rulează cu o viteză mai mică de cca 10 km/h, anumite zgomote (de motocicletă, camion, ciocan de abataj…) pot declanşa semnalele sonore ale asistenţei la parcare.

Dezactivarea automată a asistenţei la parcare

Sistemul se dezactivează:

- atunci când viteza vehiculului este mai mare de 10 km/h aproximativ;

- în funcţie de vehicul, atunci când vehiculul este oprit mai mult de aproximativ cinci secunde şi dacă un obstacol este detectat (de exemplu cazul unui ambuteiaj…);

- atunci când vehiculul este în poziţie neutră, în cazul cutiilor de viteze mecanice, sau în poziţia N ori P, în cazul cutiilor de viteze automate;

- atunci când se detectează un defect de funcţionare.

Notă: dacă vehiculul este echipat cu un atelaj recunoscut de sistem, numai funcţia de asistenţă la parcarea cu spatele este dezactivată.

Anomalie de funcţionare

Atunci când sistemul detectează o anomalie de funcţionare, la fiecare trecere in marşarier se aude un semnal sonor timp de aproximativ 3 secunde si este însoţit de mesajul „Verifică sist. senzori parcare” pe tabloul de bord. Adresaţi-vă unui Reprezentant al mărcii.

Intervenţii/reparaţii asupra sistemului

- În cazul unui şoc, alinierea senzorilor poate fi modificată, funcţionarea acestora putând fi, astfel, afectată. Dezactivaţi funcţia şi consultaţi un reprezentant al mărcii.

- Orice intervenţie în zona în care se află senzorii (reparaţii, înlocuiri etc.) trebuie să fie efectuată de către un specialist calificat.

Numai un Reprezentant al mărcii este abilitat să intervină asupra sistemului.

Perturbarea sistemului

Funcţionarea sistemului poate fi perturbată sau deteriorată de anumite condiţii, de exemplu:

- condiţii meteo nefavorabile (ploaie, ninsoare, grindină, polei etc.);

- în caz de expunere la unde electromagnetice puternice (sub liniile de înaltă tensiune etc.);

- unele tipuri de zgomote (motocicletă, camion, burghiu pneumatic etc.);

- montarea unei bile sau a unui cârlig de remorcare nepotrivit.

Risc de alarme false sau absenţa alertelor

În cazul în care sistemul funcţionează anormal, dezactivaţi-l şi consultaţi un reprezentant al mărcii.

Limitarea funcţionării sistemului

- Zona din jurul senzorilor trebuie să rămână curată şi nemodificată pentru a garanta buna funcţionare a sistemului.

- Este posibil ca obiectele mici aflate în mişcare în proximitatea vehiculului (motociclete, biciclete, pietoni etc.) să nu fie recunoscute de sistem.

- Este posibil ca sistemul să nu detecteze obiecte care sunt prea aproape de vehicul.

- Este posibil ca sistemul să nu vă avertizeze atunci când celelalte vehicule sau obiecte circulă cu viteze semnificativ diferite.

- La schimbarea traiectoriei, în timpul unei manevre, este posibil ca sistemul să raporteze obstacolele cu întârziere.

- Atunci când vehiculul tractează o remorcă, sistemul de asistenţă la parcarea cu spatele trebuie să fie dezactivat.

Dezactivare funcţie

Trebuie să dezactivaţi funcţia dacă:

- zona din jurul senzorilor a fost deteriorată;

- vehiculul este echipat cu un dispozitiv de remorcare care nu este recunoscut de sistem (bilă, cârlig, adaptor etc.).

COMANDĂ DE ASISTENŢĂ LA PARCARE ÎN FAŢĂ, SPATE ŞI LATERALE

Deşi acest clip video nu este destinat în mod specific vehiculului dumneavoastră, principiul descris este identic
